Icke-invasiv 3D skanning av ryggraden
Spine 3D™ är ett komplett hållningsanalys för kiropraktorer och naprapater. Med hjälp av LiDAR-teknik kan ryggraden skannas i 3D – helt utan fysisk kontakt eller risk för strålning.
Icke-invasiv skanning
3D-skanning av axlar, rygg och bäcken utan strålning, markörer eller fysisk kontakt, vilket gör metoden både säker, snabb och bekväm för patienten.
Snabba och enkla prov
RGB- och infraröda djupkameror (ToF) möjliggör noggrann mätning oavsett ljusförhållanden, med automatisk identifiering av referenspunkter som enkelt kan justeras manuellt.
Automatiska rapporter
Automatiska rapporter efter skanning med kliniska parametrar som ger fullständig information för att identifiera hållningsfel och olika typer av ryggbesvär.
Jämförelse mellan LiDAR och röntgen
Dr. M. A. Potts och hans forskarteam publicerade nyligen en vetenskaplig artikel i European Society of Medicine där de använde Spine3D™ för att jämföra data från ryggundersökningar med traditionella röntgenbilder.
Helkroppsskanning
Möjliggör analys av axlar, rygg, bäcken och nedre extremiteter
FreeMed™
Mäter viktfördelning och fotsupport för att ge insikt i kroppshållning och balans.

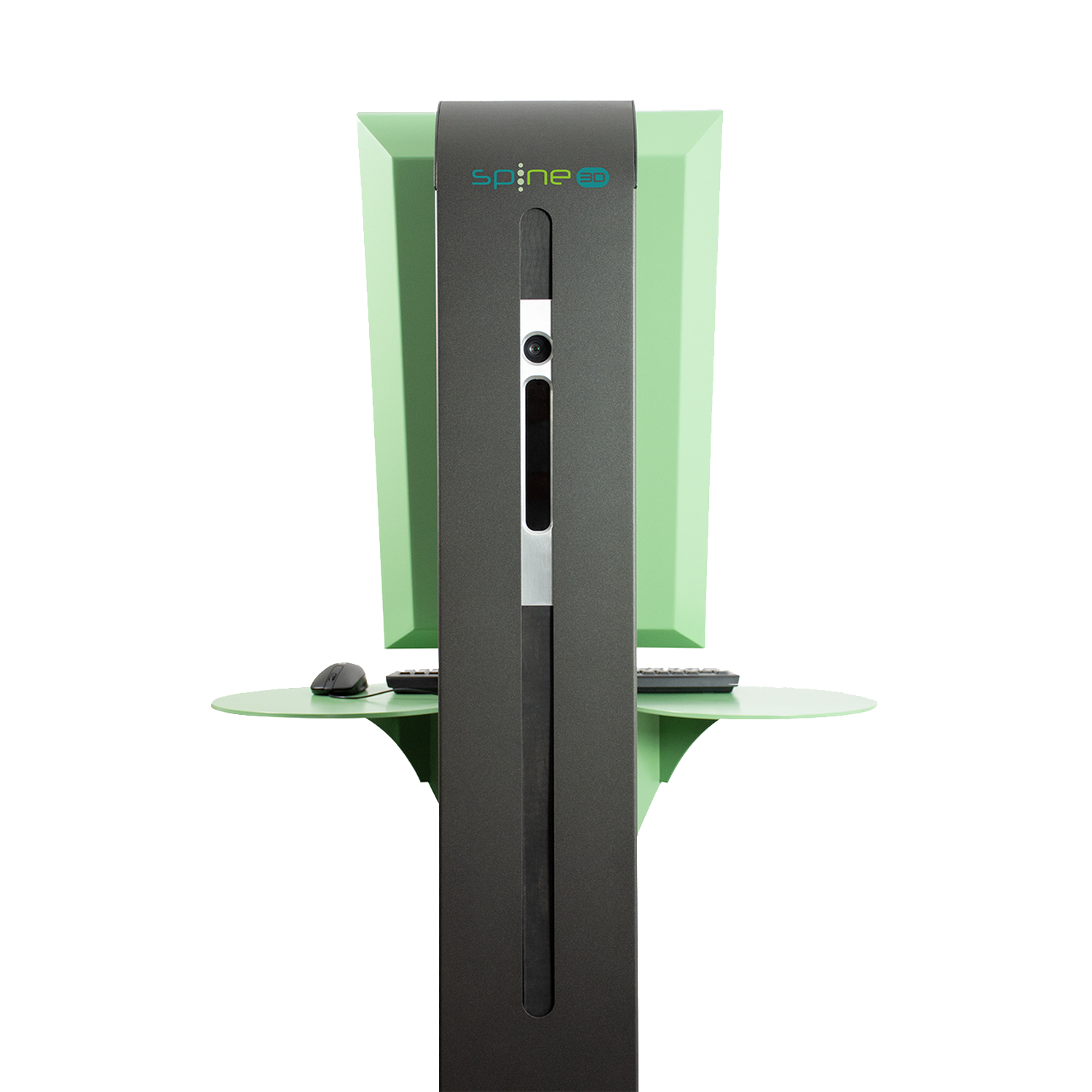

Dual-Camera system
Två fasta kameror integrerade i ett nytt chassi som möjliggör helkroppsskanning utan rörliga komponenter.
27" Touch Screen
Full HD-upplösning (1080x1920) i 9:16-format med touchskärm.
Används idag av professionella kliniker
Patenterad 3D-teknik

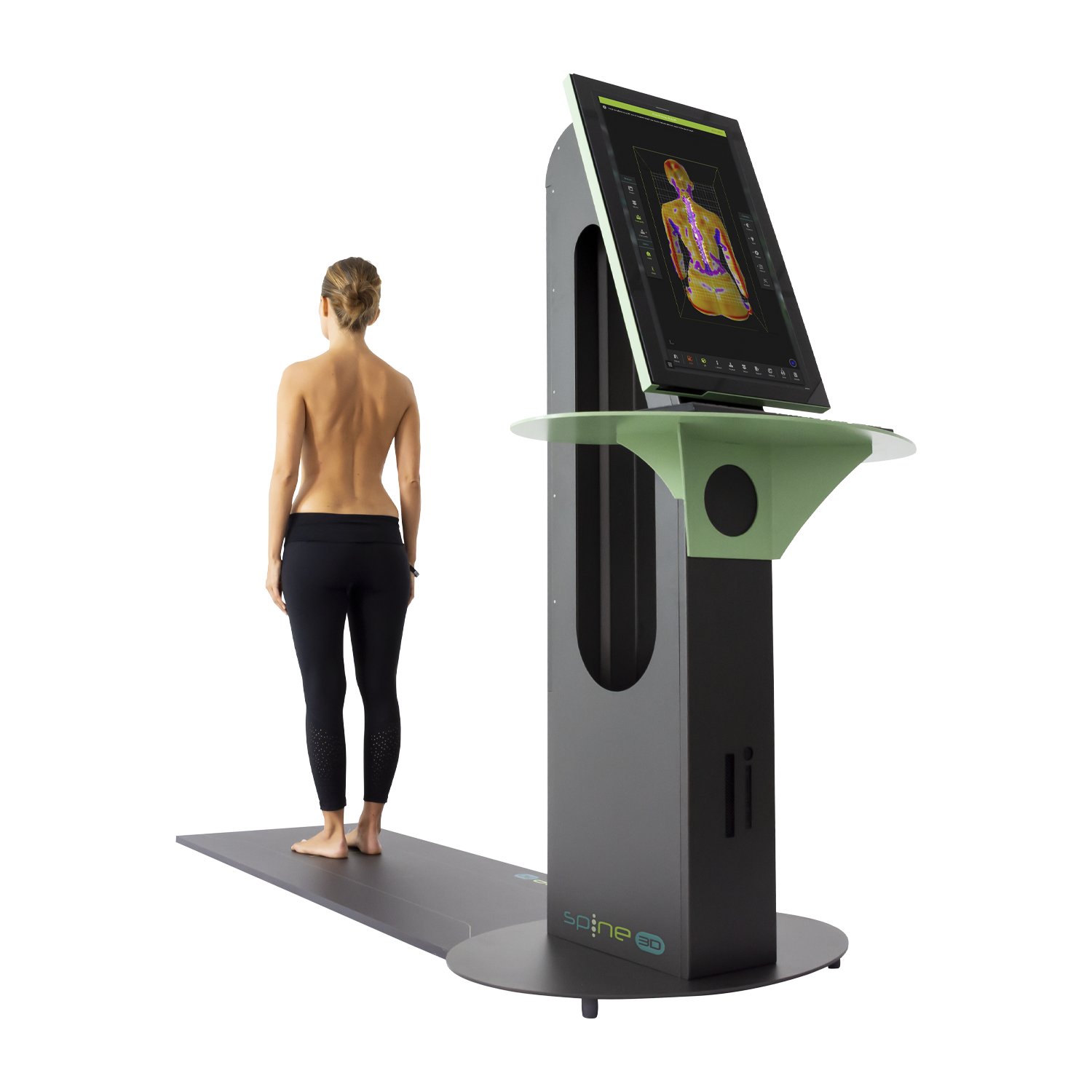

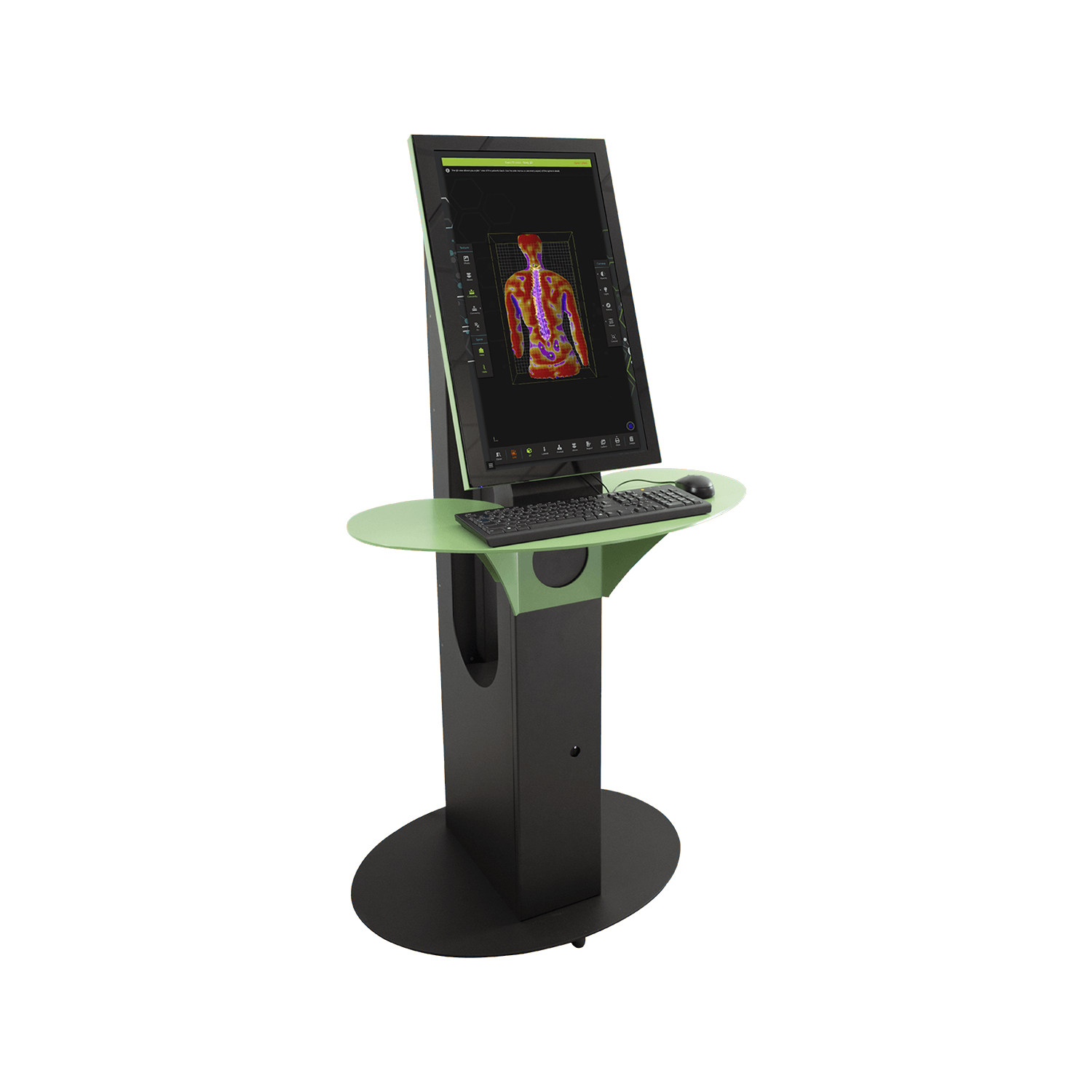

Spine 3D™ är en fristående, komplett enhet som är klar att användas utan krav på särskilda installationer eller teknisk förberedelse.
Systemets mjukvara är utvecklad för att ge behandlande yrkesgrupper en modern och intuitiv diagnostikupplevelse – med avancerad visualisering, intelligent analysstöd och ett effektivt arbetsflöde som sätter patienten i fokus.
Ryggdiagnostik med FreeMed™
FreeMed™ representerar nästa steg inom icke-invasiv analys av ryggrad och hållning. Plattformen erbjuder avancerade spinala skanningar och en djupgående biomekanisk utvärdering genom integrerad baropodometri.

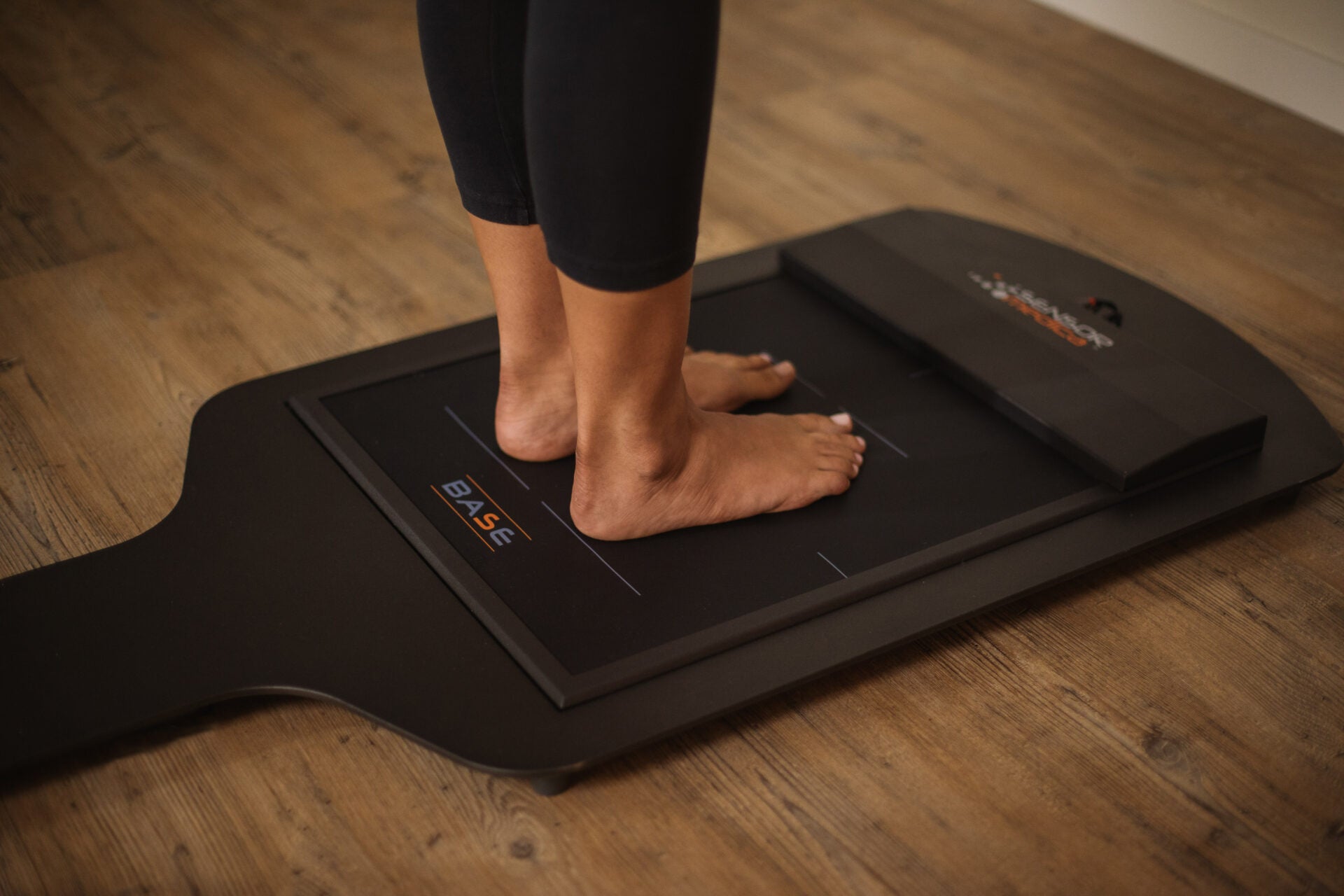

Fottrycksplattformen är ett tillval som analyserar viktfördelning och fotsupport, vilket ger värdefulla insikter i hållning och muskel- och skelettbalans.
Med FreeMed™ går det även att skapa individanpassade behandlingsplaner för att förbättra kroppens posturala balans.

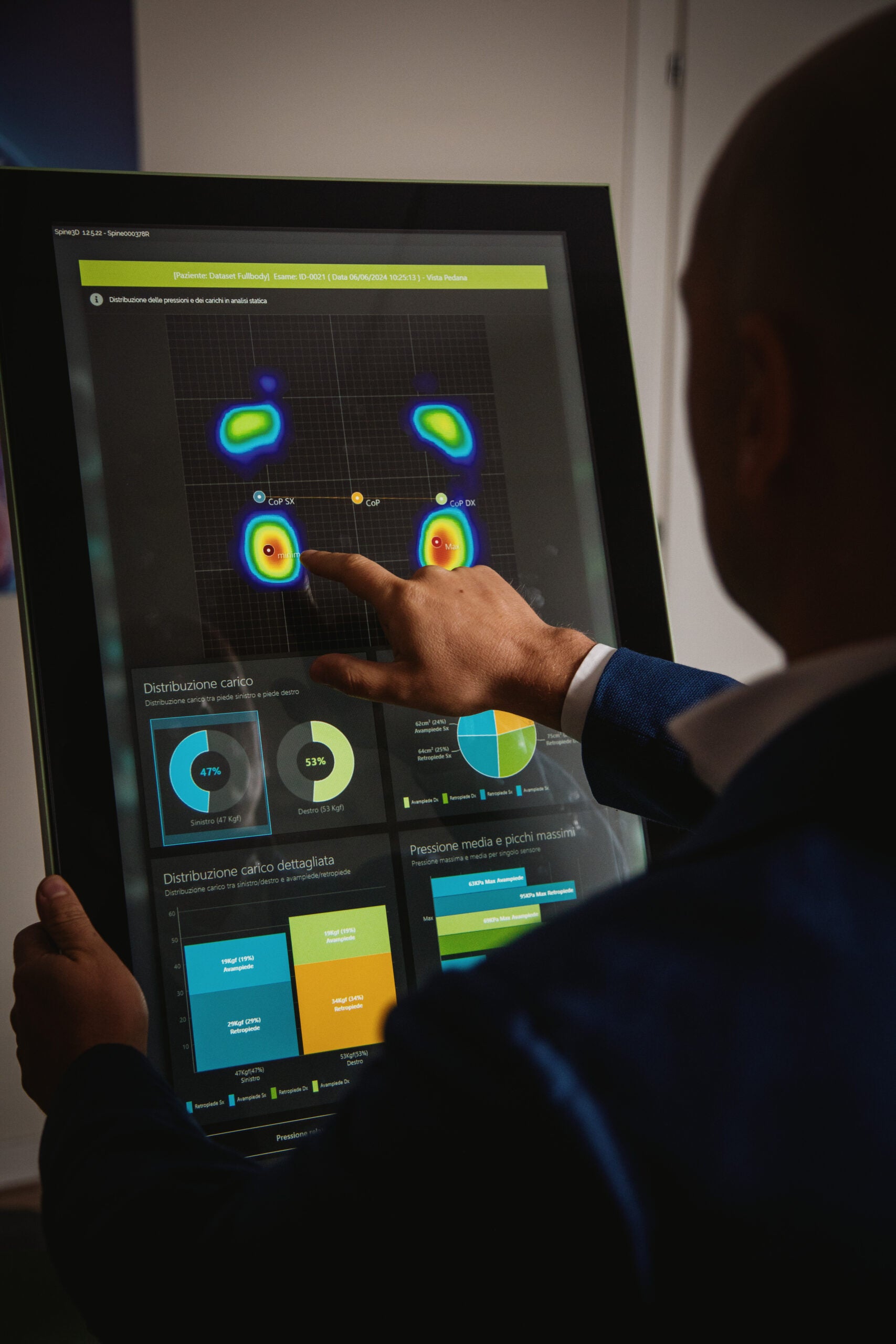

Fottrycksmätning

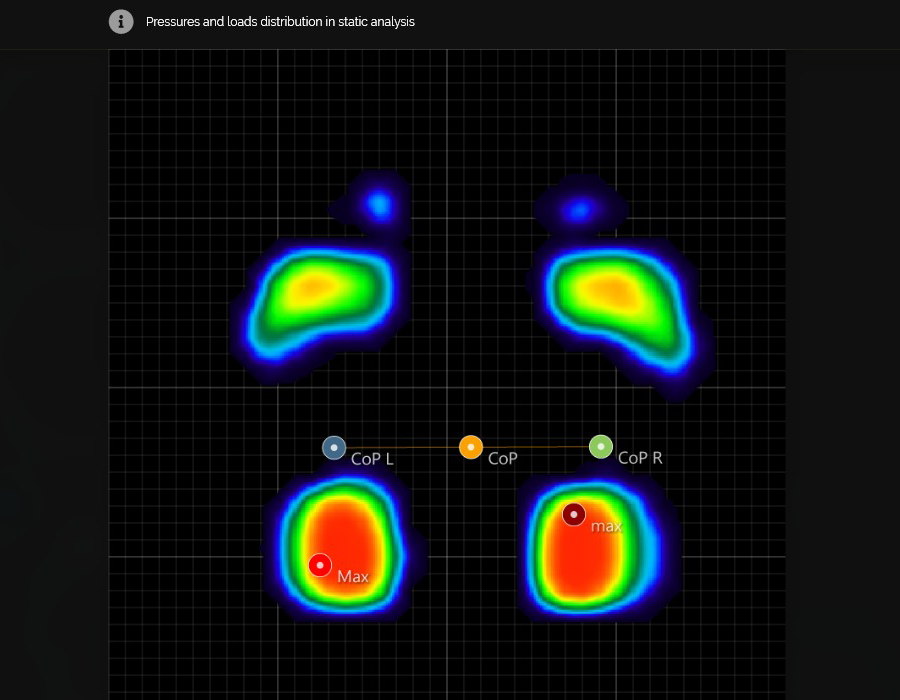

Analys av fotsulornas belastningsyta för att identifiera områden med hög och låg belastning samt tryckcentrum.

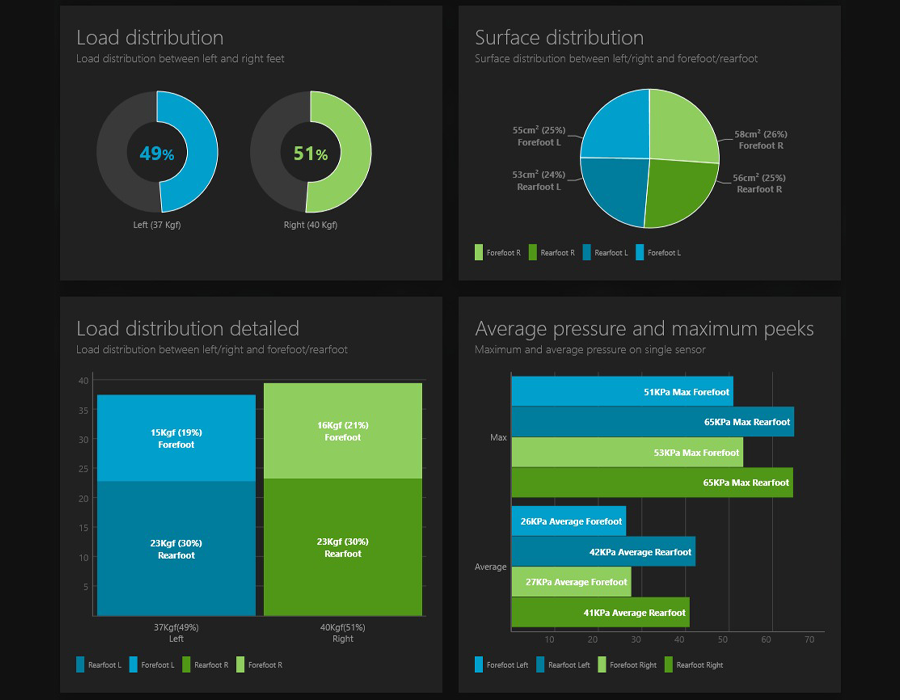

Utvärdering av hur vikten fördelas mellan fötterna, både i framfoten och hälen.
Visar tryckcentrumets projektion på den vertikala axeln för en mer komplett hållningsanalys i kroppens olika plan.
Teknisk information (EN)
Thanks to a markerless, radiation-free and non-invasive 3D scanning mode, it allows the acquisition of the patient's shoulders, back, pelvis and lower limbs

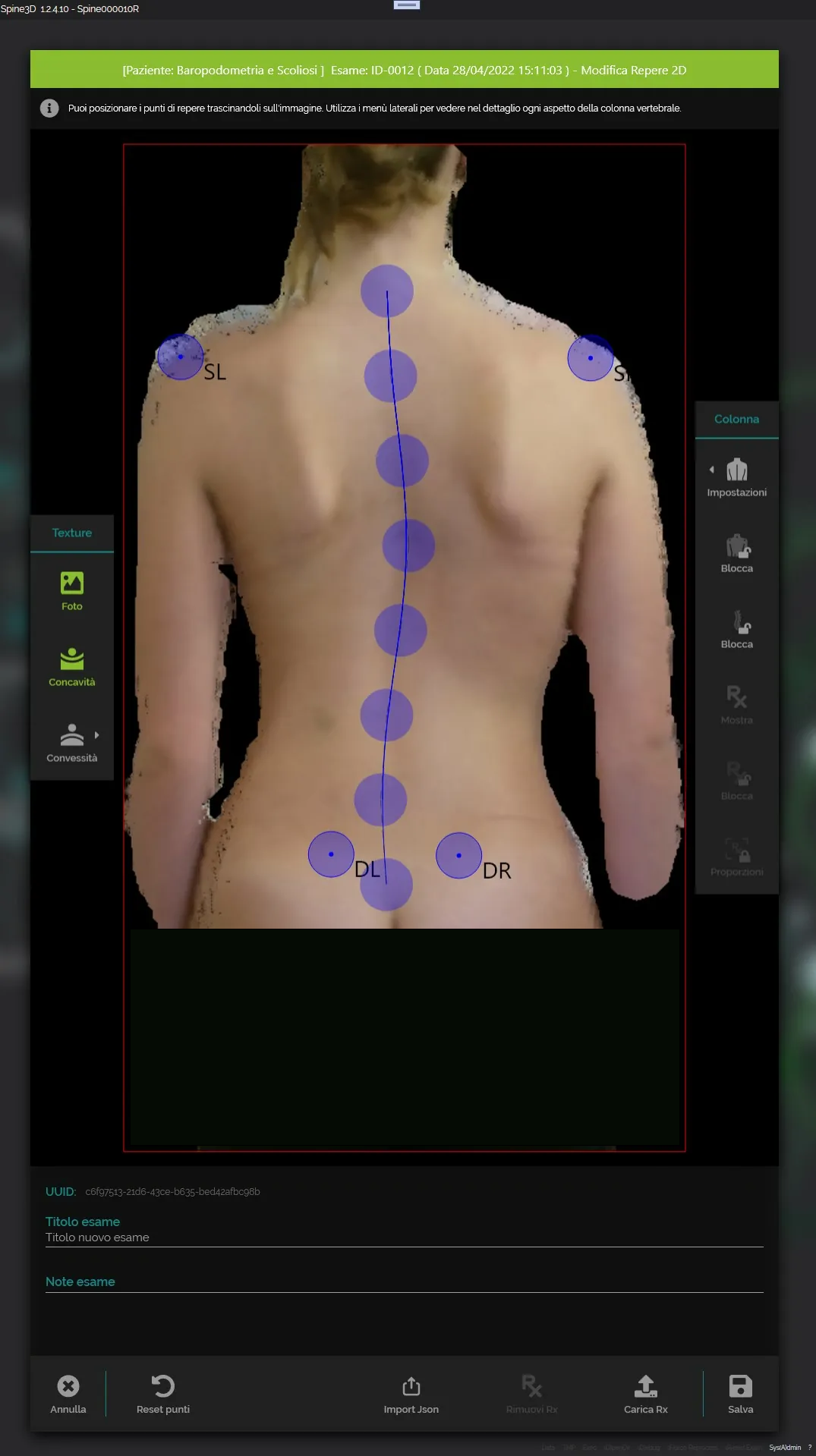

Landmarks are automatically detected and can be manually edited after acquisition. Possibility of applying different textures such as the depth image and the concavity image.

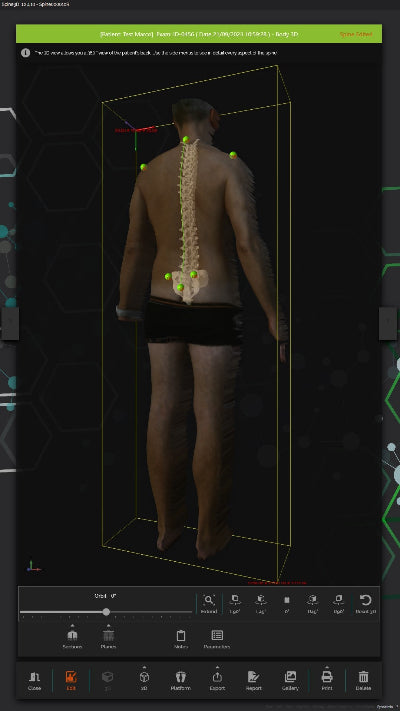

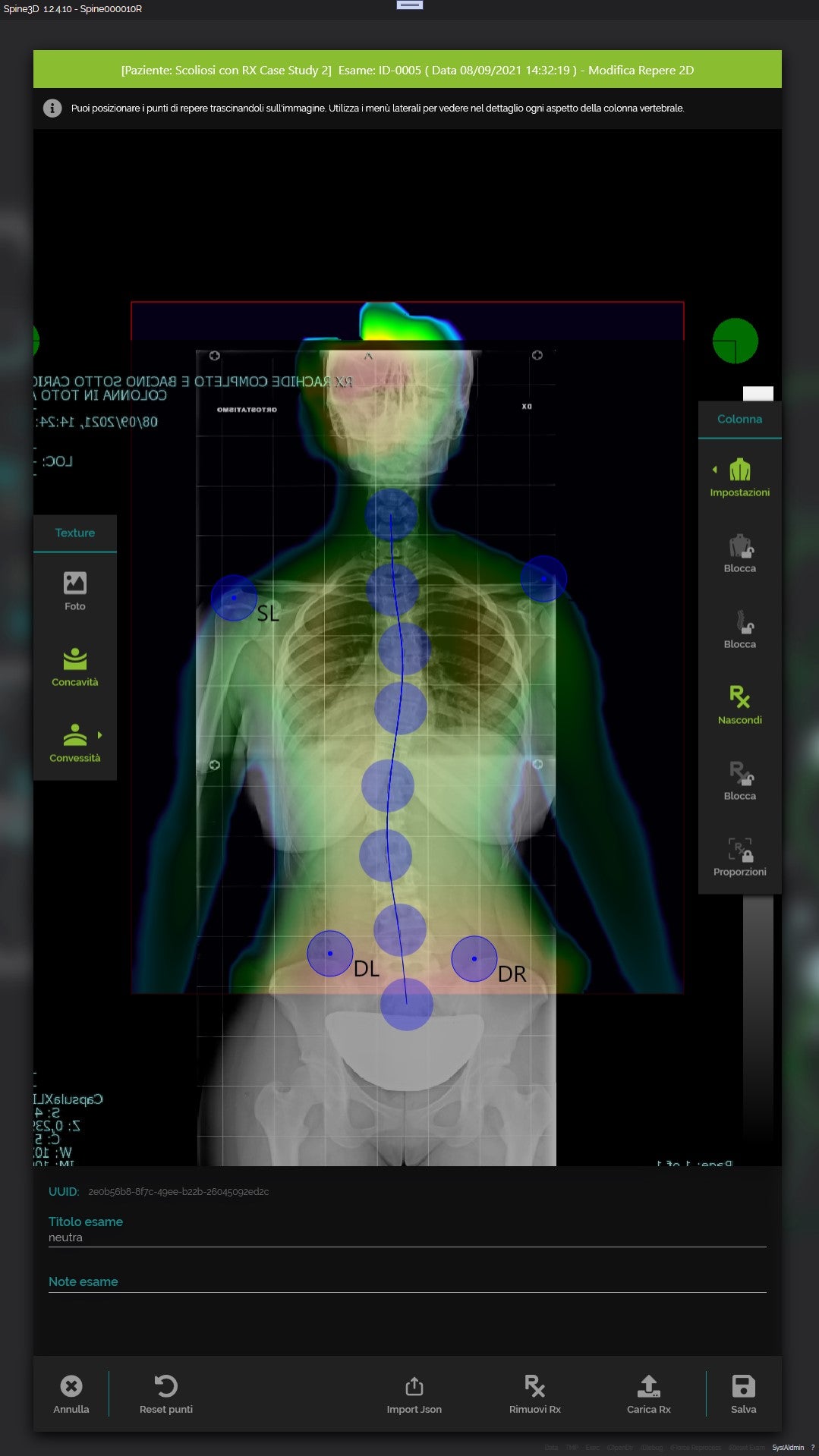

Spine 3D™ allows the loading of an X-ray exam, to compare it with the automatically detected points. Rx can be seen on the 3D image of the patient.

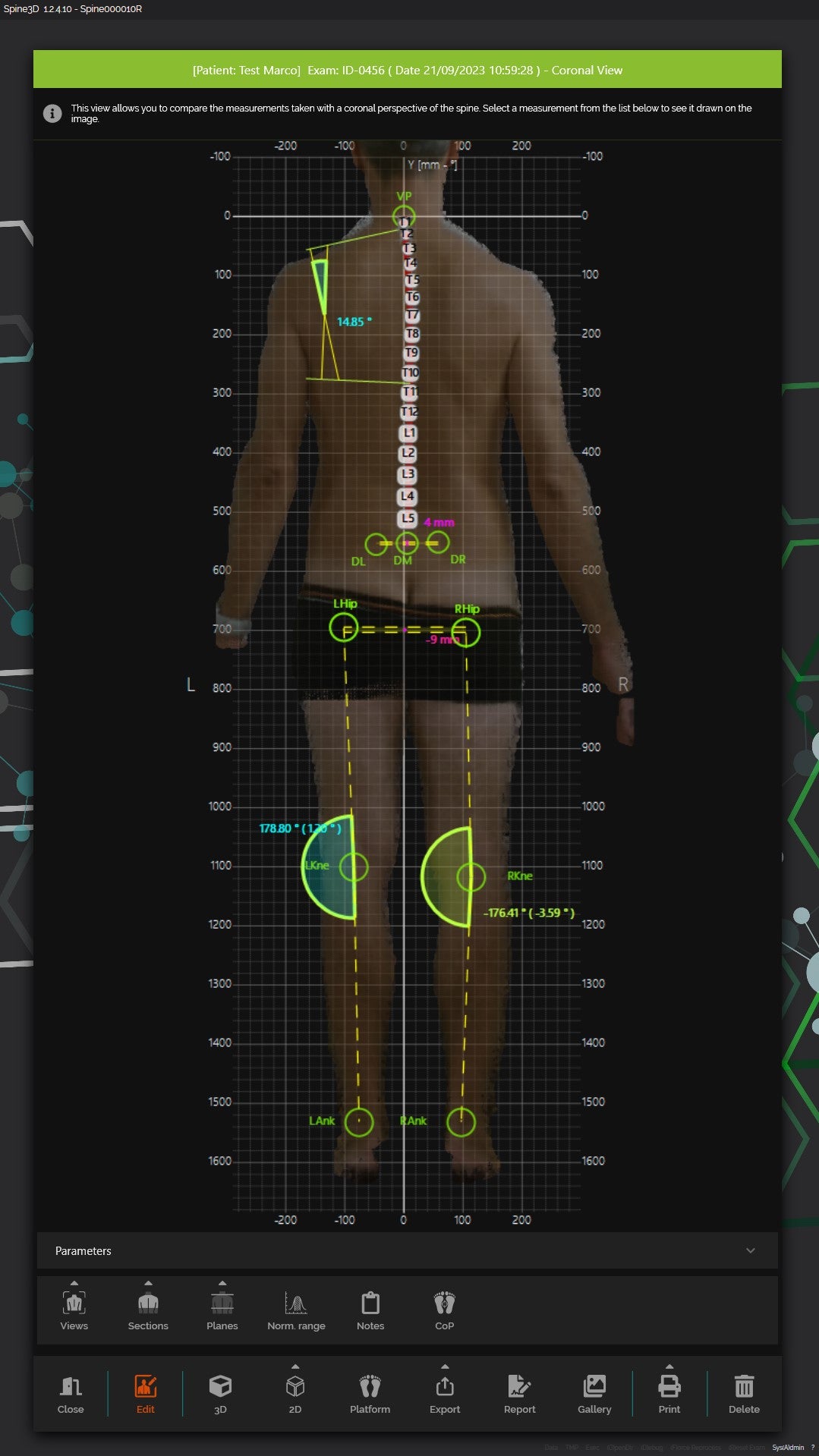

This visualization allows the analysis of postural parameters on the coronal plane for the evaluation of imbalances between the right and left side of the body.

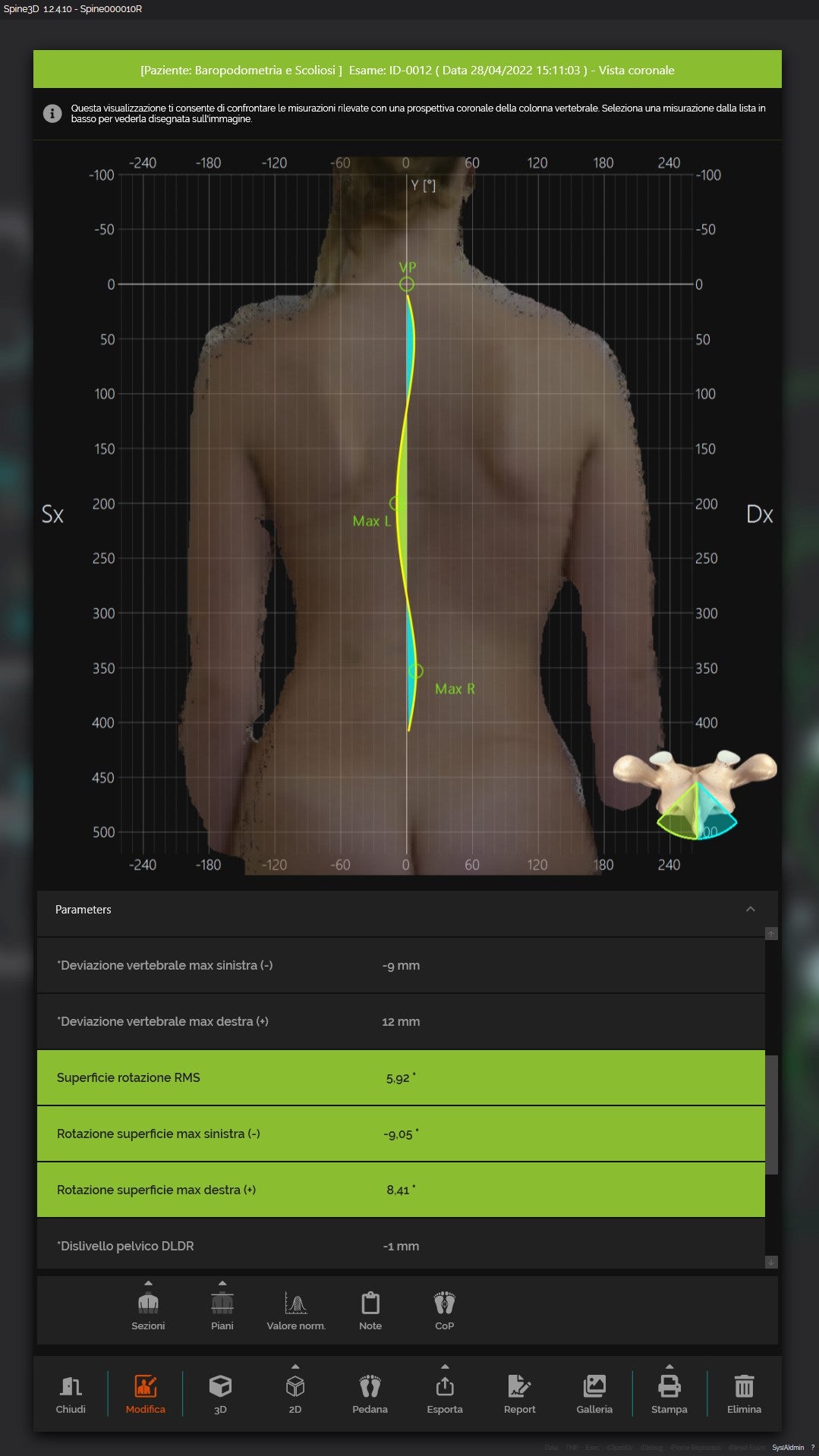

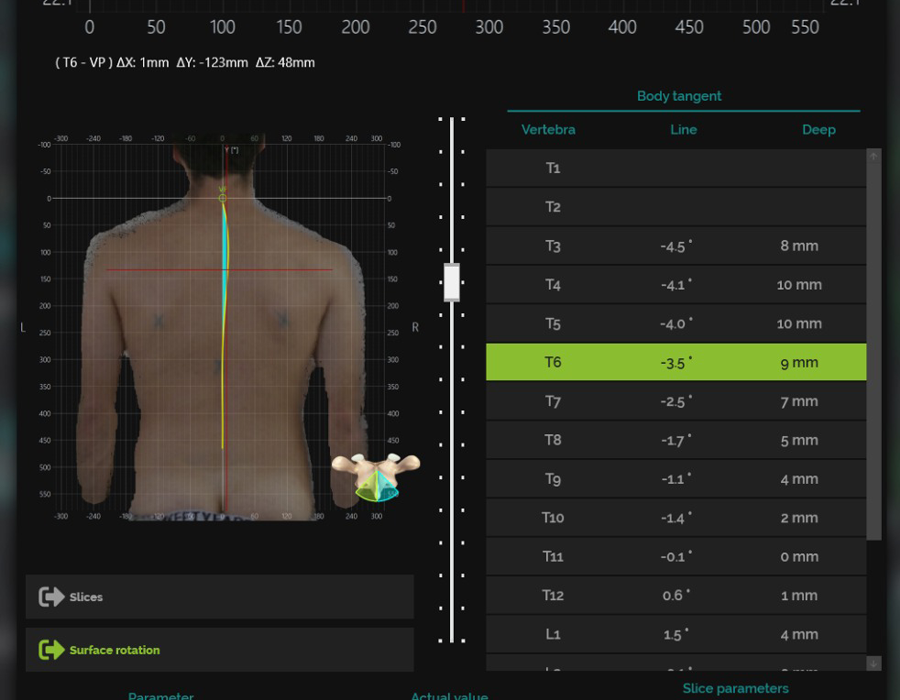

Thanks to RMS surface rotation it is possible to appreciate rotations of the spine with respect to the surface of the back.

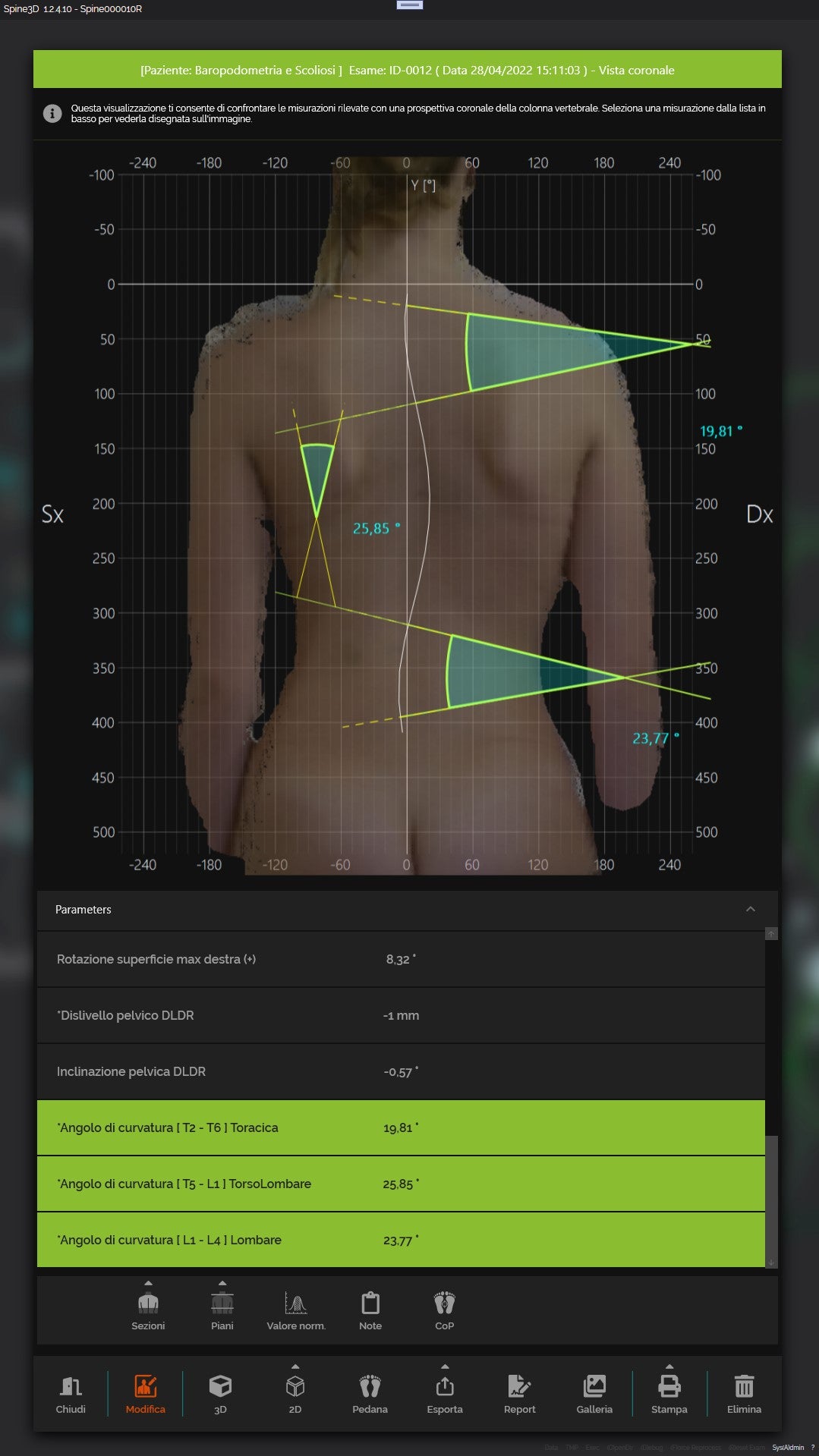

Bending angles offer an estimate of the deviations and possible deformations of the spine in the coronal plane.

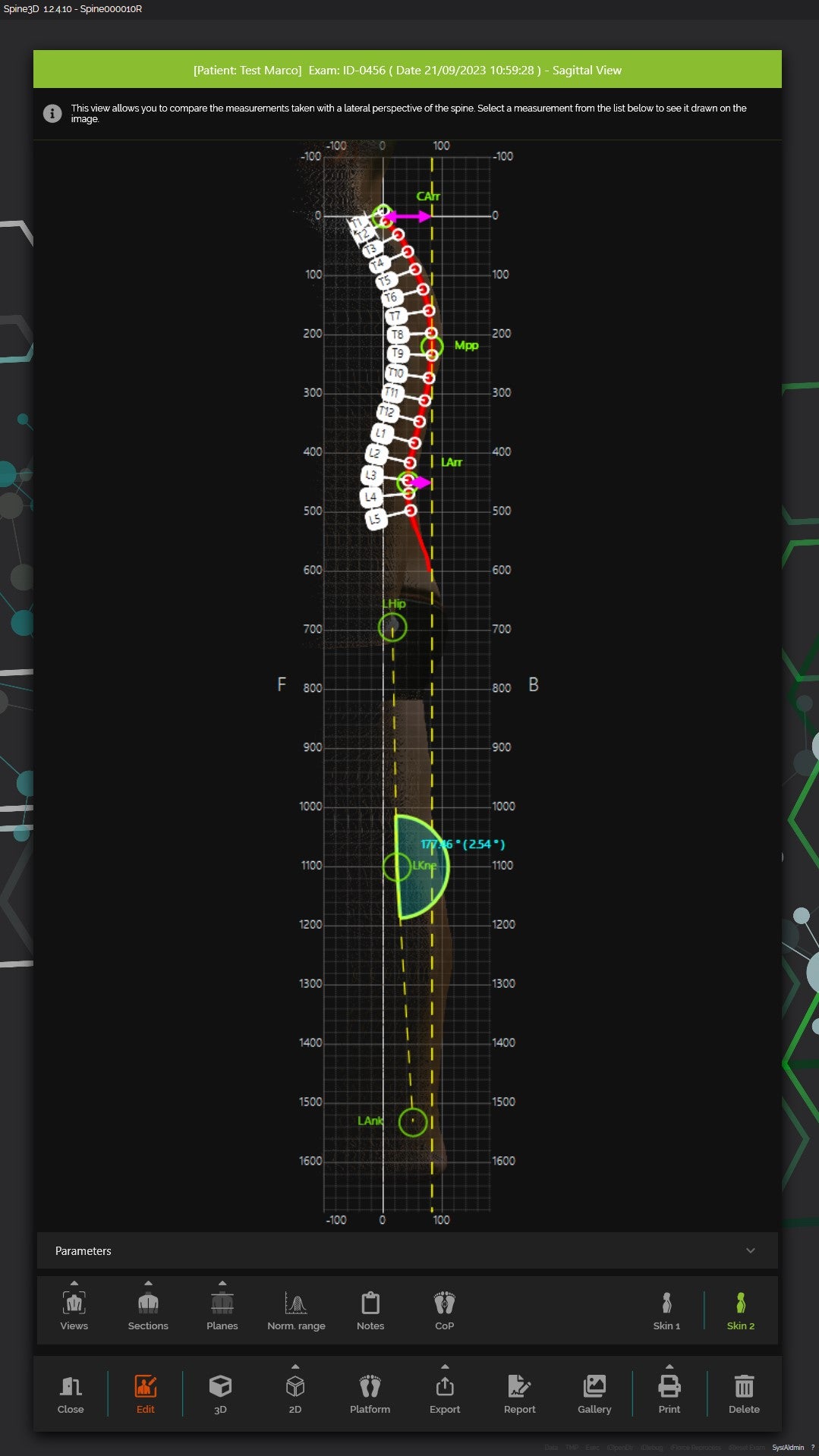

This visualization allows the analysis on the sagittal plane of the most important postural parameters such as the kyphotic and lordotic angle and the cervical and lumbar arrows.

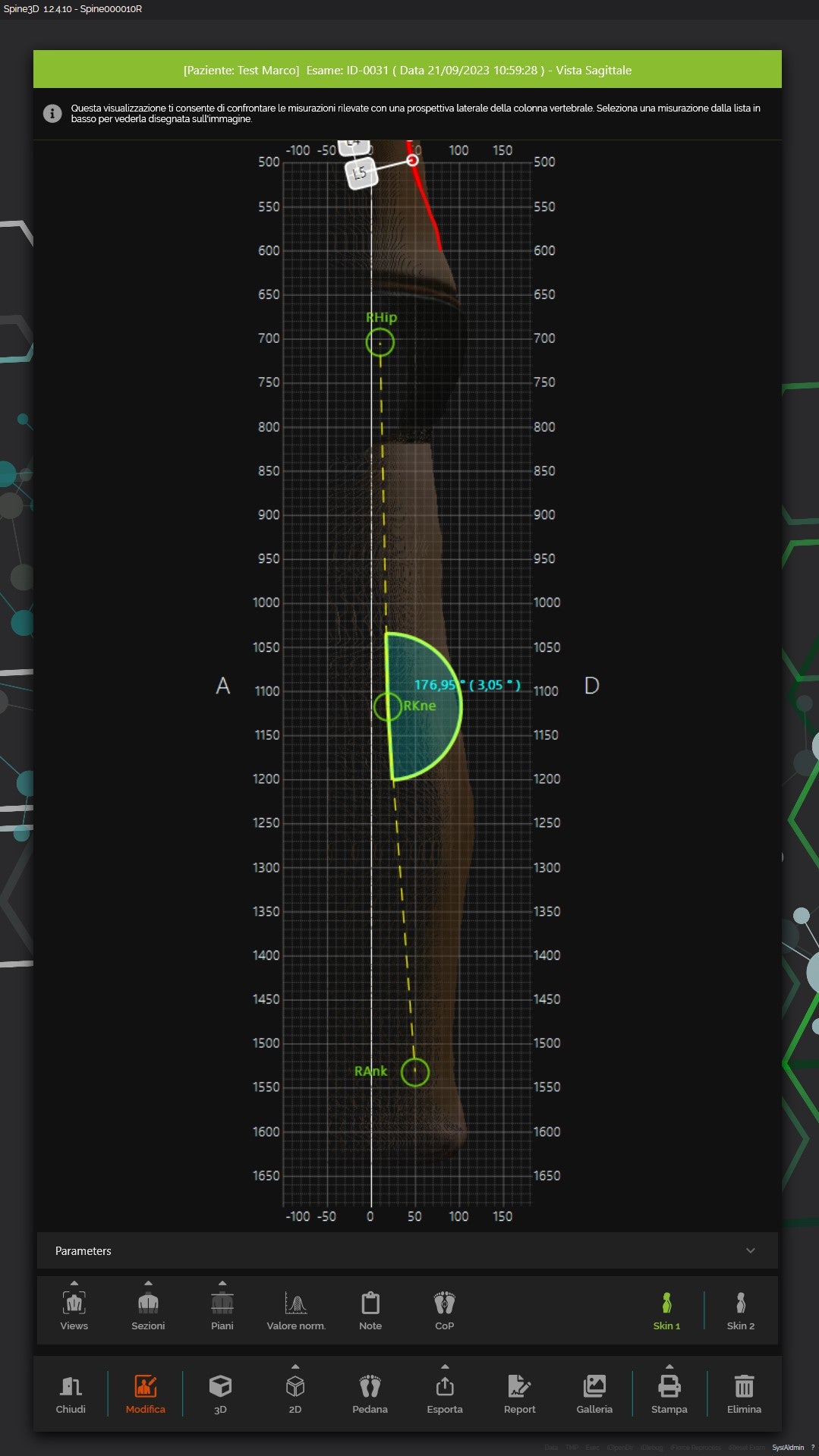

Thanks to the full body acquisition it is also possible to evaluate the knee angles on the sagittal plane.

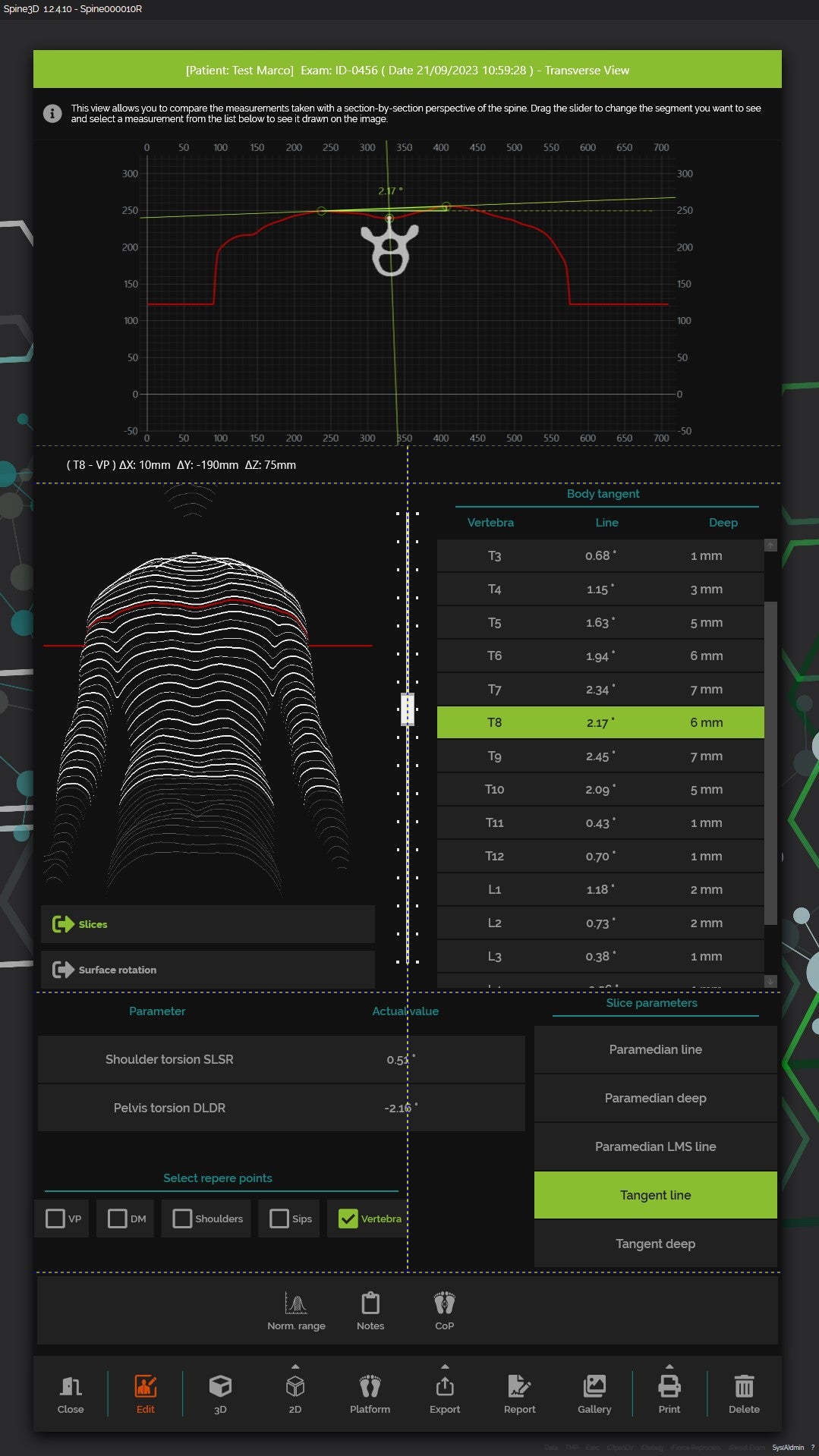

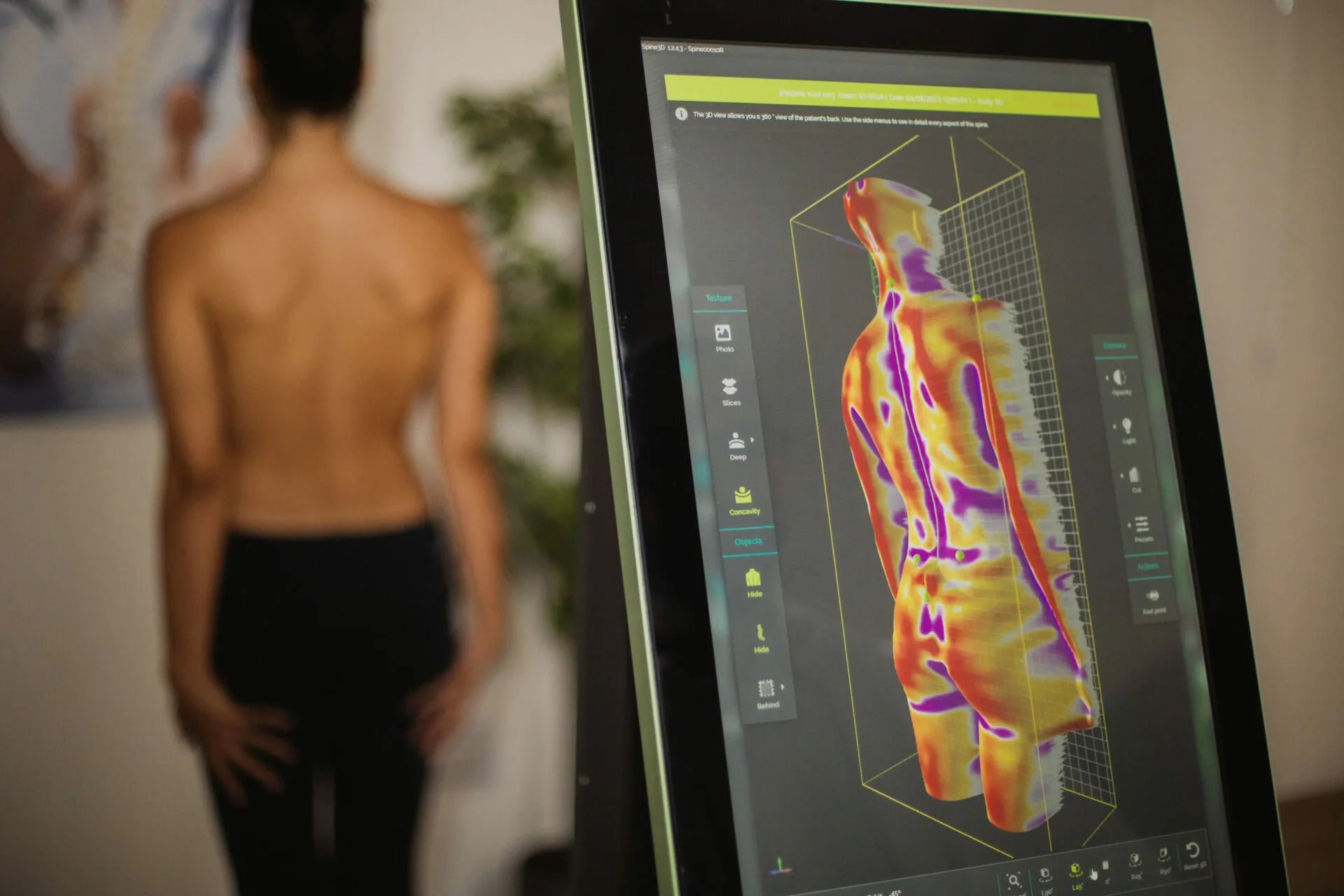

This visualization allows the analysis of the patient's back, being able to evaluate any deformities or rotations resulting from postural compensations.
Specifikationer
Specifikationer
CE-märkt enligt det medicinska direktivet MDR 2017/745 Klass I
-
Dimensioner (HxWxD) 165x83x237 cm
-
Vikt 90 kg
-
Strömförsörjning 100-240 V, 50/60 Hz
-
Strömförbrukning 300 mA (viloläge); 700 mA
-
Maximal effektförbrukning 170 W
-
Skärmstorlek 27" full HD
-
Skärmupplösning 1920x1080, format: 9:16
-
ToF Depth RGB-kamera 1600x1200 pixlar
-
ToF Depth RGB-kamera, bildfrekvens 15 fps
-
ToF Depth RGB-kamera, synfält Vertikalt 70°, Horisontellt 50°
-
Djupkamera 640x480 pixlar
-
Djupkamera, bildfrekvens 15 fps
-
Djupkamera, synfält Vertikalt 60°, Horisontellt 45°
-
Djupteknologi Time-of-Flight (ToF)
-
Mätområde 0,15–5 m
-
Gränssnitt Gigabit Ethernet och RS485
